攪拌機系列

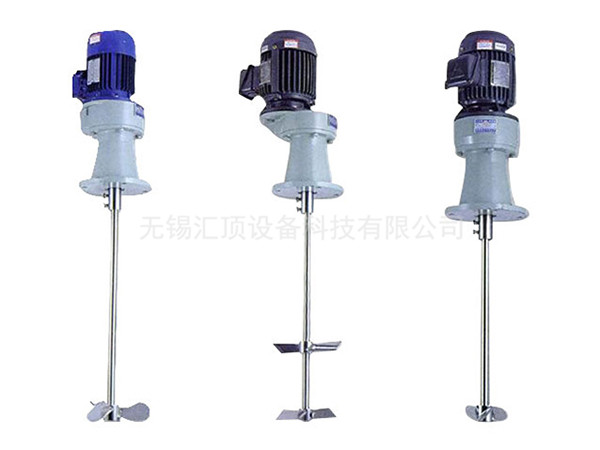

頂入式攪拌機
發布時間：2022-03-11 點擊次數：1083 次
使用特點
頂入式攪拌機可采用高強度齒輪減速機、擺線針輪齒嚙合、行星傳動原理設計的減速機等，具有傳動速比大、結構緊湊、運行平穩、低噪音、外型美觀、傳動效率高造價低、使用壽命長等特點，適用于中小功率、中小體積的低速攪拌作業。
產品用途
頂入式攪拌機應用于石油、化工、食品、制藥、輕工、紡織、冶金、礦山、環保及污水處理等各種攪拌作業以及對藥劑、污水，加藥、中和反應，溶解的攪拌場合（PAC，PAM攪拌槽）。
攪拌軸連接
可采用剛性軸套連接或者鑄鐵聯軸器。
攪拌槳劃質
碳鋼、碳鋼襯玻璃鋼、碳鋼襯膠、碳鋼襯塑、四氟乙烯、304不銹鋼、316L不銹鋼、2507/2205雙相不銹鋼、鈦材（TA2）。
攪拌獎葉葉輪形式
平直葉、分散盤、螺旋槳式、斜葉槳式、三葉旋槳式、四片斜葉開啟渦輪式等等。
技術參數
頂入式攪拌機可采用高強度齒輪減速機、擺線針輪齒嚙合、行星傳動原理設計的減速機等，具有傳動速比大、結構緊湊、運行平穩、低噪音、外型美觀、傳動效率高造價低、使用壽命長等特點，適用于中小功率、中小體積的低速攪拌作業。
產品用途
頂入式攪拌機應用于石油、化工、食品、制藥、輕工、紡織、冶金、礦山、環保及污水處理等各種攪拌作業以及對藥劑、污水，加藥、中和反應，溶解的攪拌場合（PAC，PAM攪拌槽）。
攪拌軸連接
可采用剛性軸套連接或者鑄鐵聯軸器。
攪拌槳劃質
碳鋼、碳鋼襯玻璃鋼、碳鋼襯膠、碳鋼襯塑、四氟乙烯、304不銹鋼、316L不銹鋼、2507/2205雙相不銹鋼、鈦材（TA2）。
攪拌獎葉葉輪形式
平直葉、分散盤、螺旋槳式、斜葉槳式、三葉旋槳式、四片斜葉開啟渦輪式等等。
技術參數
| 系列 | 轉速 | 功率 | 安裝尺寸 | |||||||
| A | B | n-∮z | D | D1 | D2 | S | h | |||
| DL1 | 150（4P） | 0.55 | 580 | 300 | 8-∮18 | 285 | 250 | 185 | 35 | 20 |
| 0.75 | ||||||||||
| 100（6P） | 0.55 | |||||||||
| 0.75 | ||||||||||
| DL2 | 150（4P） | 1.1 | 630 | 345 | 8-∮18 | 340 | 295 | 240 | 50 | 24 |
| 1.5 | ||||||||||
| 2.2 | ||||||||||
| 3 | ||||||||||
| 4 | ||||||||||
| 100（6P） | 1.1 | |||||||||
| 1.5 | ||||||||||
| 2.2 | ||||||||||
| DL3 | 150（4P） | 5.5 | 680 | 400 | 12-∮18 | 435 | 400 | 325 | 65 | 30 |
| 7.5 | ||||||||||
| 11 | ||||||||||
| 15 | ||||||||||
| 100（6P） | 3 | |||||||||
| 4 | ||||||||||
| 5.5 | ||||||||||
| 7.5 | ||||||||||
| DL4 | 150（4P） | 18.5 | 870 | 465 | 12-∮18 | 460 | 420 | 350 | 80 | 32 |
| 22 | ||||||||||
| 30 | ||||||||||
| 100（6P） | 11 | |||||||||
| 15 | ||||||||||
| 18.5 | ||||||||||
| DL5 | 150（4P） | 37 | 990 | 520 | 12-∮23 | 555 | 510 | 430 | 100 | 36 |
| 45 | ||||||||||
| 55 | ||||||||||
| 100（6P） | 22 | |||||||||
| 30 | ||||||||||
| 37 | ||||||||||
備注：
1、電機減速機和尺寸根據用戶的物料特性及實際情況來定。
2、表中數據只做參考用。
3、具體實際尺寸，請咨詢技術生產部。
1、電機減速機和尺寸根據用戶的物料特性及實際情況來定。
2、表中數據只做參考用。
3、具體實際尺寸，請咨詢技術生產部。
